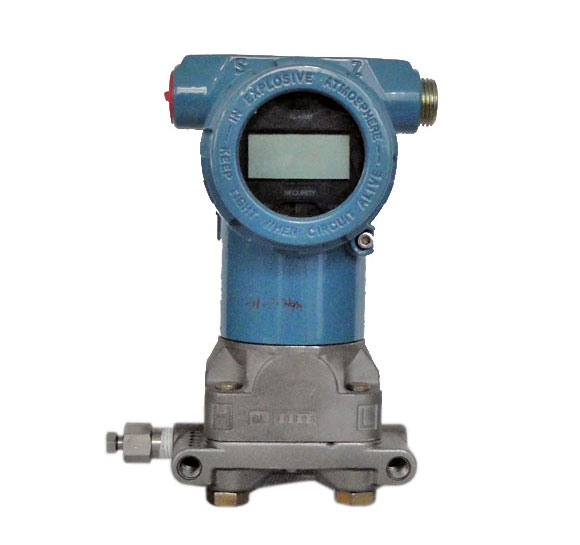

• 商品名稱：3051壓力變送器
• 添加時間：2019-04-10 11:12:43
• 推薦度：
•

 產品說明:

一、工作原理

工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考?jí)毫Α鞲心て?**大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。

二、特點

完整的變送器系列
測量范圍：0-0.5inH2O至6000psig
結構小巧、堅固、抗震
模塊化結構
阻尼可調
多種選項，令應用靈活
智能，模擬或低功耗電路
電氣連接及安裝：配有多種過程連接器和安裝法蘭。

三、3051變送器及其分類

3051C型、表壓與絕壓變送器
性能優異：精度0.075%量程比100:1
差壓：校驗量程從0.5inH2O至2000psi
表壓：校驗量程從2.5inH2O至2000psi
******壓力：校驗量程從0.167psia至4000psia
過程隔離膜片：不銹鋼，哈氏合金CR，蒙乃爾R，鉭（僅限CD，CG）及鍍金蒙乃爾
設計小巧、堅固而質輕，易于安裝
3051T型表壓與******變送器
性能優異：精度0.075%
******壓力：校驗量程從0.3至10000psi
表壓：校驗量程從0.3至10000psi
不銹鋼與哈氏合金CR過程隔離膜片
單隔離膜片設計
灌充液：硅油與惰性油
可選DIN與Autoclave相配的過程連接
3051L型液位變送器
液位測量精度達0.075%
校驗量程從2.5inH2O至8310inH2O
平面式，2-，4-，與6英寸伸出式膜片
多種可選灌充液，可滿足不同場合要求
小巧而質輕，易于安裝與維護
接液件材料：不銹鋼，哈氏合金和鉭
3051H型高過程溫度壓力變送器
可測過程溫度高達375°F（191°C），且不需使用遠傳膜片密封或毛細管
精度0.075%，量程比100：1
高溫應用場合下，溫度影響與時間響應減少
傳感膜頭和線路板與3051C型相同
3051P型參考級壓力變送器
精度0.05%—目前精度***高的壓力變送器
貿易交接，財政測算與分配測量的理想產品
無可比擬的性能，不再需要儲備多種變送器
溫度影響減少，不需單獨的外套
可用于差壓與表壓測量
3051C型低功耗壓力變送器
世界上***一的智能型低功耗壓力變送器
高性能，精度0.075%
差壓、表壓和絕壓型
具有3051C型的全部功能，包括有一個真正的數字表頭
6至12V直流供電下工作
耗電18至36mW，而典型4—20mA變送器耗電量為200mW以上
0.8—3.2V與1—5V輸出可選
傳感膜頭與標準（4—20mA）3051C型相同

四、3051變送器技術指標如下
